Как установить проектор на потолок?

Содержание:

• Варианты потолочных креплений для проекторов
• Что учесть при выборе крепления
• Подготовка к монтажу проектора
• Монтаж проектора
• Запуск и настройка параметров
• Особенности установки проектора на подвесные и натяжные потолки

Кронштейн - это крепление, на котором устанавливается проектор. Обычно используются потолочные кронштейны, так как они более удобны и не мешают движению. Они также обеспечивают более высокое качество изображения, так как проектор находится прямо над экраном, а не сбоку. Однако потолочные кронштейны могут быть разными, и новичкам может быть сложно выбрать подходящий и правильно его установить. В этой статье мы рассмотрим различные типы потолочных кронштейнов и покажем, как установить проектор на потолок.

Варианты потолочных креплений для проекторов

Крепеж для проекторов обычно производятся из металла. В некоторых случаях можно встретить изделия из пластика и дерева. Кронштейны включают несколько элементов: сам крепеж для видеопроекторов, штангу и суппорт, устанавливаемый на потолок. Разнообразие конструкций позволяет подобрать оптимальный вариант для любой модели проектора. Расскажем подробнее о доступных вариантах.

Паук. Это один из наиболее востребованных типов потолочного крепления. Устройство включает следующие элементы:

• крепежная площадка – верхний элемент, присоединяемый к потолку посредством анкерных болтов или дюбелей;
• корпус-захват – состоит из ряда планок, привинчиваемых к корпусу проектора;
• поворотное соединение – элемент, связывающий опорную плиту и корпус, что позволяет осуществлять вращение и наклон проектора.

Если верхние элементы у разных производителей в основном идентичны, то конфигурация захватов ("пауков") может быть различной и представлена в нескольких вариантах:

• крестообразная с неподвижными планками,
• с подвижными, регулируемыми захватами,
• с раздвижными параллельными захватами.

Такой вид крепления является универсальным, где для соединения с устройством предусмотрено большое количество возможных положений. Подвижные захваты или крепления обеспечивают точную балансировку оборудования и центр тяжести.

На трех винтах. Некоторые проекторы имеют только три точки крепления на крышке. Для таких проекторов существуют специальные типы кронштейнов, которые крепятся на трех винтах. Если такой кронштейн не доступен, можно использовать стандартный кронштейн с подвижными “лапками”, но без одной планки. Обычно это позволяет достичь нужного положения.

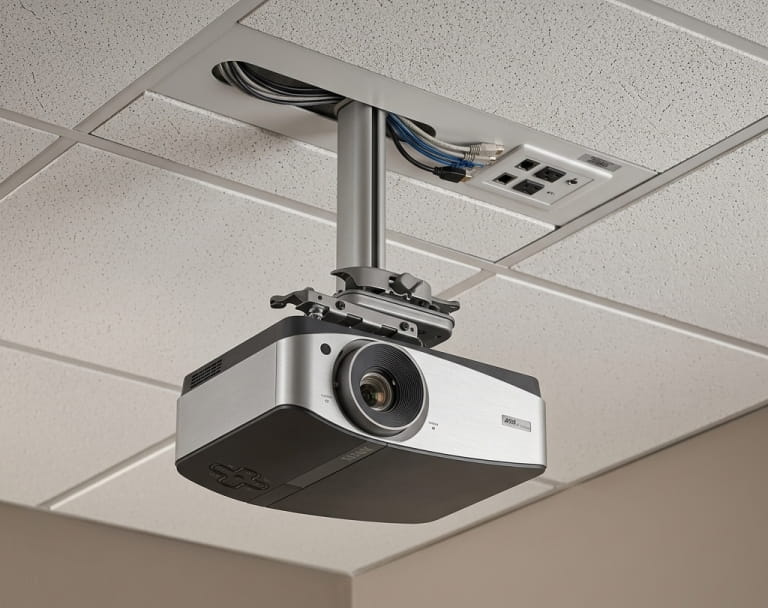

Телескопические кронштейны имеют выдвигающуюся штангу. Потолочный кронштейн представляет собой трубу круглого или прямоугольного сечения, которая соединяет монтажный кронштейн с кронштейном проектора. Сверху находится регулировочный механизм, позволяющий выровнять штангу по вертикали. Такие телескопические модели кронштейнов обычно используются в помещениях высотой более 3 метров.

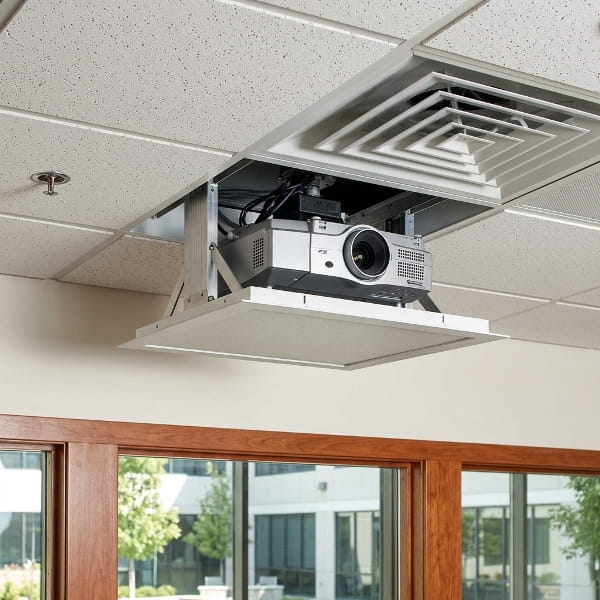

Лифты - это механические устройства, которые устанавливаются в подвесной потолок или специальное углубление. Когда оборудование не используется, лифт поднимается вверх, что уменьшает вероятность повреждения оборудования. Кронштейны для лифтов имеют особую конструкцию. Они представляют собой платформу, на которую устанавливается проектор. Вместо обычного стержня используется механизм ножниц.

Кронштейны для лифтов являются одними из самых удобных решений для высоких офисных помещений и конференц-залов. Они обычно довольно большие, хотя также существуют и компактные модели для квартир (около 30-40 см в сложенном состоянии).

Что учесть при выборе крепления

При выборе кронштейна для проектора необходимо учитывать несколько важных факторов:

• Допустимая нагрузка кронштейна должна быть достаточной для поддержки веса проектора. Это обеспечивает сохранность оборудования и предотвращает возможные травмы у пользователей.
• Расположение отверстий для крепления к проектору должно совпадать. Если используется универсальный кронштейн, то он должен быть точно настроен под конкретный проектор. Это также важно для обеспечения безопасности.
• Длина штанги кронштейна должна соответствовать расстоянию до места установки экрана. Даже если используется раздвижная штанга, она все равно имеет ограничения по длине, поэтому необходимо провести предварительные расчеты и определить оптимальную высоту для установки экрана.
• Необходимо учесть наличие дополнительных возможностей кронштейна, таких как поворот или наклон оптической оси проектора. Это позволит точно настроить изображение и изменять местоположение экрана при необходимости.
• Также следует учесть конструктивные особенности потолка в помещении. Например, если потолок имеет наклонную поверхность, как в случае с мансардным этажом, то потребуется кронштейн с возможностью регулировки угла наклона. Выбор угла наклона зависит от степени наклона потолка.

Подготовка к монтажу проектора

Установка проекционного оборудования в потолочном пространстве имеет ряд особенностей, так как изображение должно быть качественным и четким. Место расположения проектора выбирается с учетом геометрии помещения, размеров экрана и технических характеристик оборудования. Также необходимо учесть наличие препятствий для световых лучей и возможность доступа к устройству для технического обслуживания и ремонта.

Выбор места и высоты

Высота установки проектора зависит от геометрии помещения, размера экрана, технических параметров оборудования и проекционного расстояния. Расстояние проекции - это расстояние от объектива проектора до экрана. Чтобы определить проекционное расстояние, необходимо знать размеры экрана и проекционные параметры проектора, которые указаны в руководстве по эксплуатации устройства. Получив эту информацию, можно вычислить проекционное расстояние и подобрать оптимальную высоту для размещения проектора.

Чтобы получить проекционное расстояние, необходимо умножить ширину экрана на проекционное соотношение. Для экрана с диагональю 1 метр и проекционным соотношением 2:1 или 3:1, проекционное расстояние будет составлять 2-3 метра.

Чтобы определить какого размера необходим экран для проектора, нужно разделить проекционное расстояние на проекционное соотношение. Например, если проекционное расстояние равно 10 метрам, а проекционное соотношение равно 2:1, то размер экрана будет равен 5 метрам.

При выборе места для проектора следует учесть:

• размещение зрительских сидений,
• расположение электрических розеток для подключения устройства
• качество картинки.

Зрителям не стоит сидеть непосредственно под проектором, особенно если он тяжелый. Длины кабеля должно хватать для подключения к электрической сети. Качество картинки может зависеть от дистанции до проектора, потому стоит опробовать несколько вариантов расположения устройства.

Большинство кронштейнов для проекторов позволяют изменять высоту расположения проектора. Это позволяет выбрать наиболее подходящее положение проектора. Если длина штанги фиксирована, то кронштейн устанавливается на высоте, рекомендованной производителем.

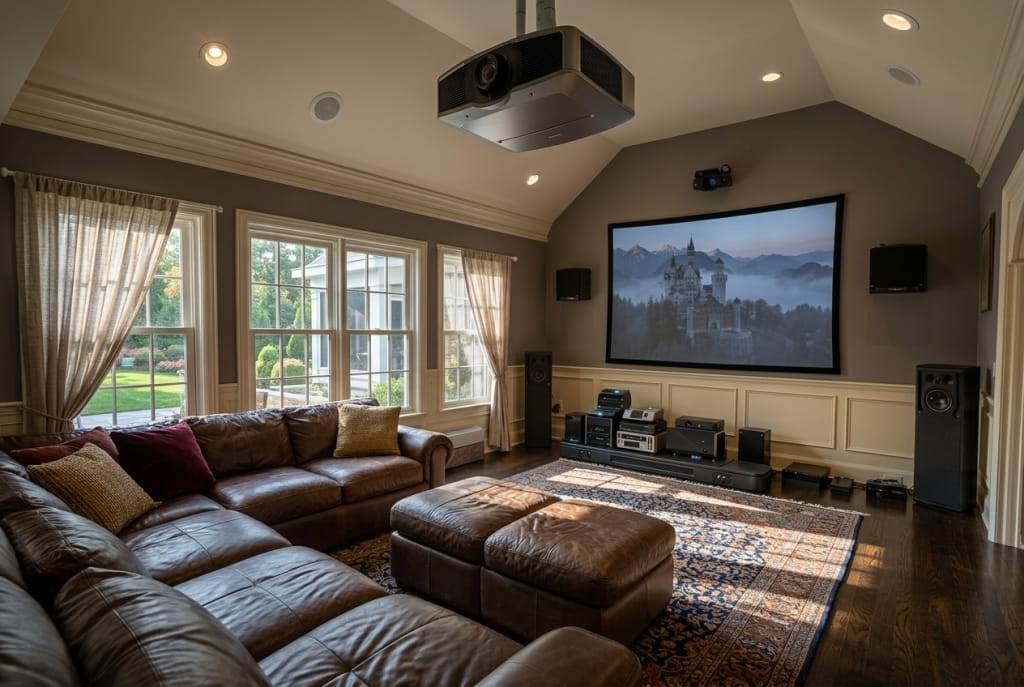

Монтаж проектора

Когда проведены все расчеты, необходимо выбрать подходящее крепление и провести подключение кабелей. Затем можно приступить к монтажу проектора, который включает следующие этапы.

1. Прикручивание проектора к лапкам или нижней платформе кронштейна в соответствии с рекомендациями производителя.

2. Проверка надежности крепления.

3. Раскрытие экрана, на котором будет транслироваться изображение.

4. Регулировка высоты подвеса.

5. Проверка качества изображения, предварительно прикрепив проектор к потолку. Важно, чтобы границы кадра при среднем зуме соответствовали границам экрана, а также чтобы центр изображения и демонстрационного полотна совпадали.

6. Определение места для размещения центра объектива, проводя перпендикуляр от середины экрана по потолку и отмечая нужную точку. В случае бетонных потолков необходимо сверлить отверстия и вставлять пластиковые дюбели, а в деревянных домах нужно найти балочное перекрытие.

7. Центрирование проектора, чтобы углы его не наклонялись в сторону. Важно надежно закрутить винты.

8. Регулировка положения проектора по осям X, Y, Z.

При выполнении всех этих этапов важно соблюдать инструкции производителя и обеспечивать надежное и безопасное крепление проектора.

Провода могут быть скрыты в потолке. Для этого в потолке создается канавка для провода. После размещения провода потолок выравнивается шпаклевкой. Другой вариант скрыть провода - использование пластикового кабельного канала, который прикрепляется к потолку, и в нем размещаются провода.

Запуск и настройка параметров

После крепления проектора на потолке, его необходимо настроить. Настройка включает настройку фокуса, объектива, яркости, контрастности и цвета изображения. Если проектор не перпендикулярен экрану или находится выше или ниже оптимального уровня, изображение может приобрести трапециевидную форму. В таком случае можно воспользоваться функцией цифровой коррекции трапеции в программном обеспечении проектора. Однако если угол отклонения от перпендикуляра слишком велик, это может негативно сказаться на качестве изображения.

Если расстояние от проектора до экрана слишком мало или слишком велико, можно использовать длиннофокусный или короткофокусный объективы, которые продаются отдельно от проекторов. Неверная установка проектора может вызвать искажение изображения. Если проектор находится слишком близко к экрану, изображение может оказаться слишком маленьким, а при слишком большом расстоянии - слишком большим.

Особенности установки проектора на подвесные и натяжные потолки

Способ крепления кронштейна зависит от типа потолка. Для подвесных и натяжных потолков процесс установки может отличаться.

Потолок из гипсокартона

Вес проектора и кронштейна учитывается при работе с потолками из гипсокартона. Если вес оборудования не превышает 5 кг, то оборудование можно навесить на гипсокартон с использованием дюбелей-бабочек. Если вес превышает 10 кг, то кронштейн крепится к металлическому профилю, к которому прикреплен гипсокартон.

Кассетный потолок типа Армстронг

Этот тип потолка удобен для установки проектора, так как позволяет легко снять одну из панелей потолка. Установка кронштейна на таком потолке происходит следующим образом: снимается одна из панелей потолка, между основным и подвесным потолком прокладываются провода, в панели потолка просверливается отверстие для стойки кронштейна и проводов. Затем кронштейн крепится к основному потолку, на стойку устанавливается панель потолка с просверленным отверстием, через которое пропускаются провода. После этого панель потолка устанавливается на место, и проектор крепится к кронштейну.

Натяжной потолок

Это один из наиболее проблемных вариантов установки проектора, поэтому рекомендуется обратиться в компанию, которая производила монтаж потолка. Новичок может повредить пленочное покрытие, и это потребует замены всего полотна. Существует два способа установки проектора на натяжной потолок:

1. Установка на закладной элемент: кронштейн фиксируется к деревянному бруску либо пластиковому основанию, уровень которых совпадает с высотой натяжного потолка. После монтажа полотна, крепление для проектора привинчивается к закладным деталям, размещенным в пространстве между потолочными уровнями.
2. Установка на железобетонное перекрытие с выходом наружу: если длины штанги достаточно, кронштейн фиксируется к черновому перекрытию. После этого в натянутом полотне проделывается отверстие с применением защитного кольца для предотвращения его повреждения. Этот метод более сложный, поскольку требует точных расчетов места прореза, поскольку после монтажа полотна могут возникнуть складки и целостность полотна может быть нарушена.

Из-за высокого риска и значительного объема работ, рекомендуется осуществлять монтаж проектора одновременно с установкой потолка. В случае, когда возникает потребность установки после завершения ремонта, полотно может быть частично снято.

Кроме того, следует принимать во внимание, что большинство распространенных моделей проекционной аппаратуры значительно нагреваются при работе. Поливинилхлоридная (ПВХ) пленка, применяемая для натяжного потолочного покрытия, может растянуться под воздействием высоких температур. По этой причине, чем дальше проектор находится от потолка, тем лучше.
