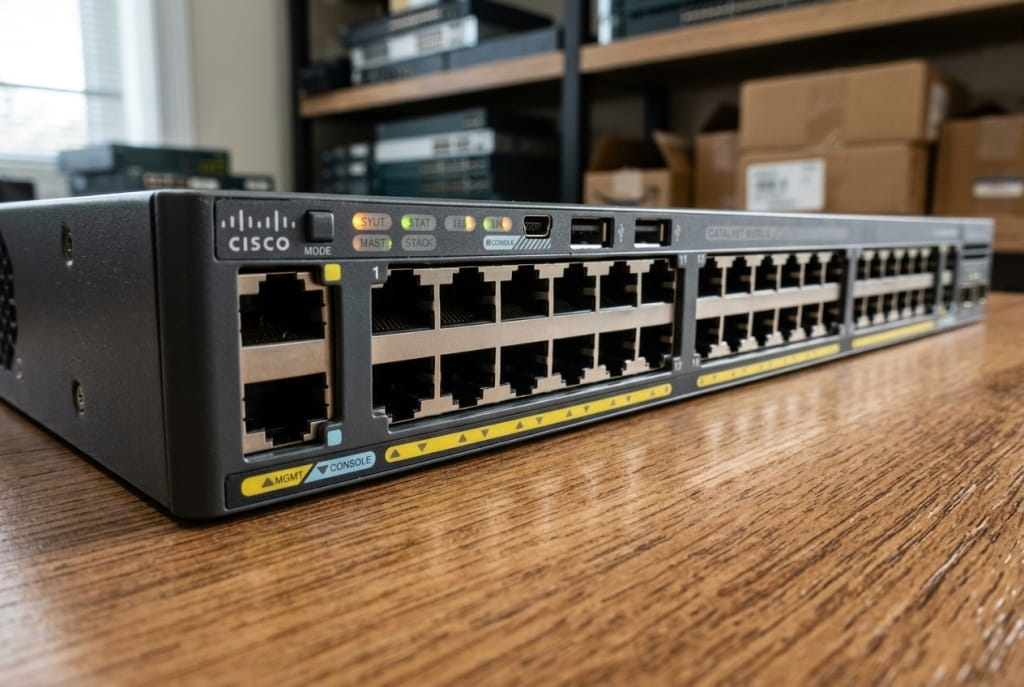

Коммутаторы от Cisco: обзор моделей

Коммутаторами называют специальные устройства сетевого назначения, которые  требуются для подключения сразу нескольких компьютеров к сети или настройки локальной офисной сети. Несмотря на свое предназначение, коммутатор является самостоятельным устройством, имеющим группу разъемов RJ-45. В один разъем подключают интернет-кабель, другие используются для подсоединения дополнительных компьютеров и периферийных устройств.

Отдельное внимание уделяется объему таблицы МАС-адресов. Чем вместительнее данный параметр, тем лучше и качественнее будет соединение с сетью. Если планируется большая нагрузка, лучше выбирать коммутаторы с хорошей вместимостью МАС.

Количество портов в изделии должно полностью соответствовать числу имеющейся офисной техники. Если владелец планирует в ближайшем будущем расширить предприятие, тогда допускается выбор более мощного устройства с наличием лишних разъемов.

Чтобы обеспечить офис хорошей скоростью обработки данных необходимо обращать особое внимание на скорость встроенной коммутации. Если владелец компании приобретет коммутатор со скоростью 1 гб/сек, то устройство будет передавать данные на другие компьютеры только с таким параметром. При одновременной раздаче на разные устройства скорость ограничится 200 мб/сек. Если владельца не устраивает такая скорость, то ему необходимо подобрать другую модель коммутатора, обладающую более высоким показателем скорости коммутации.

Также стоит рассмотреть дополнительные функции коммутаторов, которые могут облегчить процесс использования этих устройств.

Основные из них:

1. Наличие портов с двойным назначением. Это универсальные разъемы для  RJ-45 и SFP. Следует учитывать, что одновременно можно использовать только один вариант кабеля. Наличие активного соединения автоматически блокирует другие подключения к этому разъему.
2. Усовершенствованная технология PoE. Позволяет через стандартный интернет-кабель передавать не только сетевое подключение, но и электроэнергию. Отличный вариант для тех случаев, когда нет возможности дополнительно провести отдельную проводку для электричества.

Дополнительные функции подключаются по желанию владельца и не являются обязательными. Владелец организации может выбрать наиболее подходящую модель, оснащенную только важными функциями.

Виды коммутаторов без управления

Это практичные и простые  в эксплуатации устройства, подходящие для небольших организаций. Их главной отличительной чертой является отсутствие ручного управления. Все процессы проходят в автоматическом режиме, поэтому от владельца не требуется постоянное наблюдение за работой системы.
Некоторые специалисты сравнивают такие устройства с хабами, ведь они схожи по своим возможностям и общему принципу действия.

Неуправляемые коммутаторы обладают похожими характеристиками, поэтому владельцу компании следует обратить внимание только на количество разъемов. Чем их больше, тем выше будет скорость раздачи сети.

Основные варианты неуправляемых изделий:

1. Cisco SF110D-05. Оснащен 5 портами и скоростью 1 гб/сек.
2. Cisco SF110D-08. Более мощное изделие, оснащенное 8 портами и скоростью 1 гб/сек.
3. Cisco SF110D-16 и Cisco SF110D-16HP. Продвинутые модели, обладающие скоростью 2 гб/сек и 16 разъемами. Вторая моделью также имеет 8 портов с поддержкой PoE.
4. Cisco SF110-24. Изделие с параметром в 4.8 гб/сек. Устройство имеет 24 свободных порта для подключения.

Коммутаторы с возможностью ручной настройки

Это более современные и продвинутые устройства, позволяющие выставлять наиболее точные и подходящие параметры. Владелец компании может раздавать сеть в автоматическом режиме или же вручную менять  настройками. Подобные модели коммутаторов считаются альтернативой между автоматическими и управляемыми устройствами. Подходят для небольших организаций, где нет большого количества ПК. Для настройки изделий используется веб-интерфейс.

Восьмипортовые коммутаторы

Восьмипортовые коммутаторы обладают скоростью 16 гб/сек. В каталоге есть две наиболее подходящих модели с восьмью портами:

1. Cisco SG250-08.
2. Cisco SG250-08HP.

Если  требуется поддержка технологии РоЕ, то лучше брать вторую модель.

Устройства с 24 портами

В настоящее время представлены два вида устройств с 24 портами.  Их можно настраивать вручную. Первый вариант более простой и подходит для компаний с малыми возможностями. Вторая модель рекомендуется тем, у кого имеется повышенная одновременная нагрузка на сеть. Изделие легко справляется с подобной интенсивной эксплуатацией и позволяет поддерживать стабильную скорость.

К рассмотрению представлены следующие варианты:

1. Cisco SF250-24. Выдает стабильно 12.8 гб/сек. Таблица МАС адресов имеет вместительной в 8к.
2. Cisco C9300L-24T-4G. Выносливое устройство с общей скоростью 56 гб/сек. Таблица МАС адресов имеет вместительность в 32к. Подходит для компаний с высокой нагрузкой на коммутаторы.

Коммутаторы с 48 портами

Это наиболее распространенные модели коммутаторов, которые широко используются в крупных компаниях и организациях. Наличие 48 слотов позволяет обеспечить хорошей скоростью все компьютеры, имеющиеся в офисе.

Стоит рассмотреть следующие модели:

1. SF250-48. Обладает скоростью с ограничением до 17.6 гб/сек. Объем МАС таблиц составляет 8к. Обладает двумя портами двойного назначения и двумя дополнительными слотами SFP 1 гб/сек.
2. SG250-50. Более мощный вариант с общей скоростью до 100 гб/сек. Есть два порта двойного назначения, а также МАС-таблицы с вместительностью до 8к.
3. C9300L-48T-4G. Изделие, стабильно выдающее до 104 гб/сек. Для МАС-адресов выделено 32к. Имеется четыре слота SFP (1 гб/сек).
4. Самый мощный вариант – это Cisco SG250X-48. Обладает вместительностью МАС таблиц 8к, а также скоростью коммутации 176 гб/сек.

Коммутаторы с полным управлением

Самые модернизированные и сложные варианты. Обладают всем функционалом, имеющимся в предыдущих видах моделей. Оснащены дополнительными параметрами, позволяющими более точно настраивать параметры.

Управляемые коммутаторы отлично подходят для крупных сетей.

Восьмипортовые устройства

В первую очередь стоит рассмотреть коммутаторы с 8 портами. Они широко используются в организациях, где нет слишком большой нагрузки на компьютеры и сеть.

Наиболее подходящие модели из каталога:

1. Cisco SF350-08. Практичное устройство со скоростью 6 гб/сек. Таблица МАС-адресов обладает вместительностью 16к.
2. Cisco SG350-10P. Более модернизированная модель, выдающая стабильную скорость 20 гб/сек. На МАС-адреса выделено 16к. Отличительной чертой является поддержка PoE с мощностью до 62 Вт.

24-портовые коммутаторы

Если требуются модели с базовыми параметрами, то следует обратить внимание на Cisco SF350-24 и Cisco SF350-24MP. Практичные и удобные устройства с максимальным параметром скорости до 12.8 гб/сек. Для МАС-адресов вместительность 16к.

Более мощные модели:

1. SG350-28. Обладает скоростью 56 гб/сек и таблицей МАС-адресов на 16к.
2. SF550X-24P – это мощное устройство со скоростью 84.8 гб/сек.
3. SG350X-24MP, у этого изделия скорость коммутации достигает 128 гб/сек.
4. SG350XG-24F, самый мощный вариант со скоростью 480 гб/сек и МАС-таблицей на 32к.

Устройства на 48 портов

В первую очередь стоит рассмотреть Cisco SF350-48 (скорость  17.6 гб/сек). Таблица МАС-адресов на 16к. Также есть два порта с двойным назначением два слота SFP (1 гб/сек).

Еще две продвинутые модели со скоростью 176 гб/сек:

1. Cisco SG550X-48. Таблица МАС на 16к. Имеется два слота SFP+ на 10 Гб/с и два порта с двойным назначением.
2. Cisco SG350X-48MP. Таблица МАС на 16к. Устройство обладает поддержкой PoE технологии (740Вт)
