Медиафасад: как стена здания становится экраном

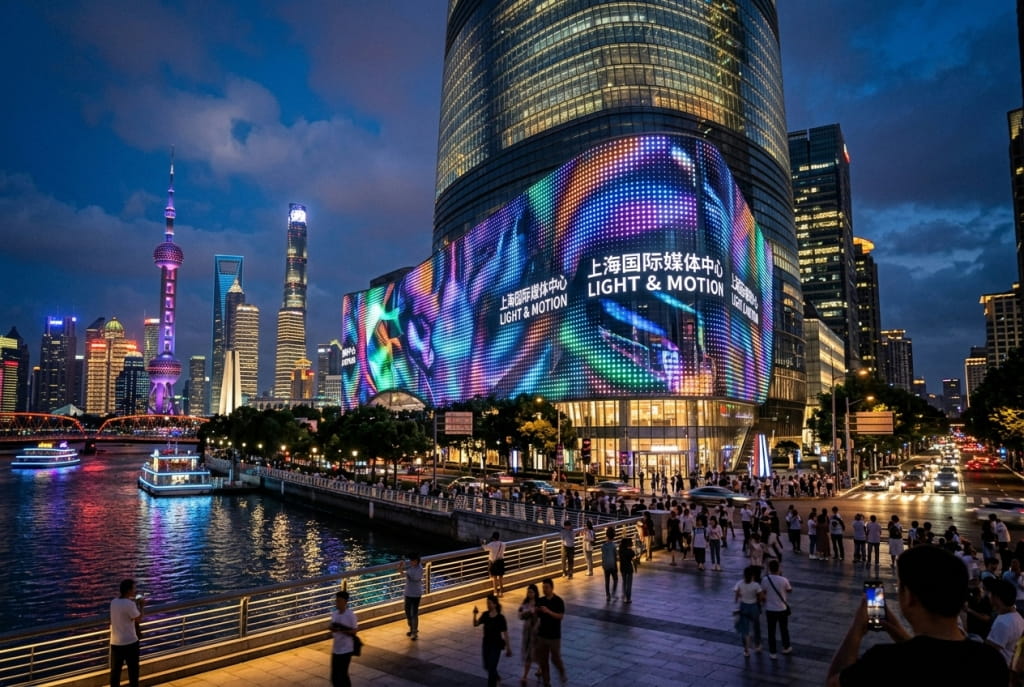

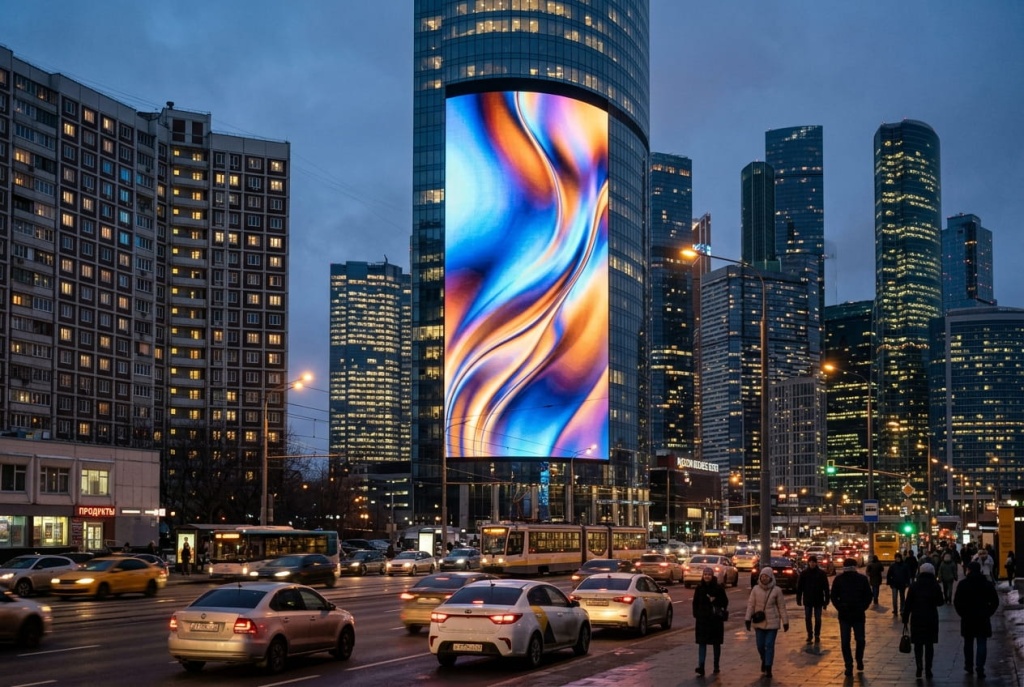

Медиафасад — это светодиодная система, интегрированная в наружную или внутреннюю поверхность здания и превращающая стену в динамический визуальный носитель.

Что такое медиафасад

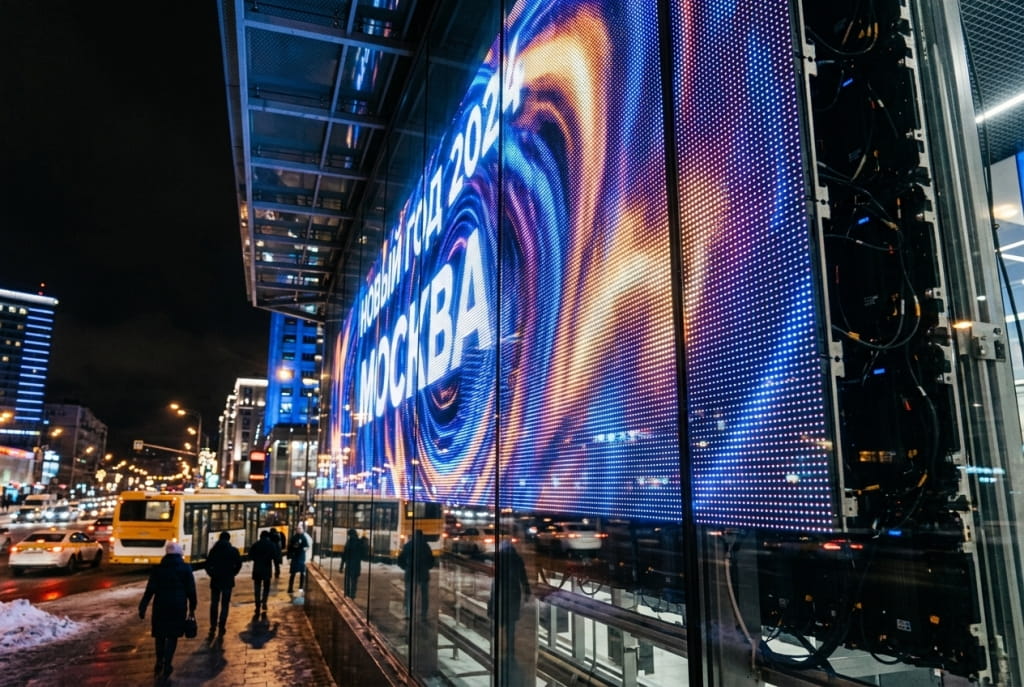

Медиафасад — это светодиодная конструкция, встроенная в архитектуру здания и работающая как единое визуальное полотно: панели, ламели или отдельные светодиодные кластеры закрепляются на несущем каркасе, повторяющем контур стены, витража или колонны. В отличие от классического уличного LED-экрана, который представляет собой самостоятельный прибор с собственным корпусом, медиафасад проектируется под конкретный объект и становится частью его облика — а не отдельно стоящей конструкцией, добавленной поверх фасада.

Ключевое отличие медиафасада от обычного экрана — облегчённая, часто полупрозрачная структура. Светодиоды располагаются на некотором расстоянии друг от друга, оставляя просветы, поэтому фасад пропускает дневной свет и сохраняет вид из окон, а в выключенном состоянии почти не заметен на стене. За счёт этого шаг между светодиодами в медиафасаде обычно больше, чем у классического экрана того же назначения, — это осознанный компромисс между детализацией картинки, весом конструкции и ветровой нагрузкой на здание.

От архитектурной подсветки медиафасад отличается тем, что способен транслировать динамический контент — видео, графику, текст, а не только статичные цветовые сценарии. От рекламной вывески — тем, что регулируется отдельно как рекламная конструкция и, как правило, имеет значительно большую площадь: нижняя граница классификации медиафасада в большинстве регламентов начинается от 15–70 м².

Устройство и принцип работы

Изображение на медиафасаде формируется светодиодами, сгруппированными в пиксели, а пиксели — в модули (кластеры) размером, как правило, 500×500 или 500×1000 мм. Модули объединяются в панели, которые крепятся на металлический каркас — раму, направляющие профили или стальные тросы, заранее рассчитанные под ветровую и снеговую нагрузку конкретного здания. Каждый модуль подключается к системе управления через собственный контроллер, что позволяет заменять вышедший из строя кластер точечно, без демонтажа всей конструкции.

В светодиодных медиафасадах применяются в основном два типа излучающих элементов:

• SMD-светодиоды — обеспечивают более равномерное свечение, широкие углы обзора и качественную цветопередачу; используются в большинстве современных проектов, включая уличные.
• DIP-светодиоды — крупнее по размеру, отличаются повышенной яркостью и устойчивостью к влаге и перепадам температур; чаще применяются там, где важна пиковая яркость и надёжность, а не мелкий шаг пикселя.

Управляющее программное обеспечение синхронизирует все модули в единую матрицу, распределяет видеосигнал и регулирует яркость в зависимости от времени суток и освещённости — эта функция обязательна для уличных объектов, чтобы конструкция не создавала избыточную засветку в тёмное время суток.

Виды конструкций медиафасадов

Тип конструкции медиафасада определяет его вес, прозрачность, стоимость и то, насколько он подходит для сложной архитектурной формы. На практике выделяют пять основных решений.

Основные технические параметры

При подборе конфигурации медиафасада для здания оценивают несколько взаимосвязанных характеристик — вместе они определяют, будет ли изображение читаемым с нужного расстояния и выдержит ли конструкция условия эксплуатации.

• Шаг пикселя (Pixel Pitch, P) — расстояние между центрами соседних светодиодных кластеров в миллиметрах. Для медиафасадов типовой диапазон — 15–31 мм, у декоративных пиксельных решений для подсветки — до 60–125 мм. Чем меньше шаг, тем выше детализация и тем ближе можно рассматривать изображение, но тем больше диодов на м² и выше цена.
• Яркость — измеряется в кд/м² (нитах). Для уличных медиафасадов, которые должны читаться при ярком солнце, нужна яркость от 5000 кд/м², комфортный диапазон — 6000–8000 кд/м². Для установки за стеклом или внутри помещения достаточно 1500–3000 кд/м², поскольку прямого солнечного света на диоды не попадает.
• Класс защиты IP — для уличных конструкций обязателен IP65 и выше (защита от пыли и струй воды), внутренние и «застеклённые» решения могут иметь IP20–IP40.
• Прозрачность (светопропускание) — доля площади фасада, через которую проходит естественный свет; варьируется от 0 у сплошных экранов до 90% у пиксельных решений.
• Вес конструкции — у сетчатых и пиксельных медиафасадов может быть в разы ниже, чем у монолитного экрана той же площади, что критично при монтаже на облегчённые или стеклянные фасады без усиления несущих конструкций.
• Энергопотребление — в среднем 55–330 Вт/м², пиковое — 150–600 Вт/м², зависит от плотности пикселей и типа светодиодов; это значение нужно для расчёта электроснабжения и эксплуатационных затрат.
• Ресурс светодиодов — у большинства современных модулей заявленный срок службы составляет 80 000–150 000 часов непрерывной работы до заметной деградации яркости.
• Угол обзора — определяет, с каких точек по горизонтали и вертикали изображение остаётся читаемым без искажения цвета; для фасадов, просматриваемых с широкой городской панорамы, этот параметр особенно важен.

Как рассчитать шаг пикселя и дистанцию просмотра

Базовое практическое правило: минимальная комфортная дистанция просмотра в метрах примерно равна шагу пикселя в миллиметрах, а оптимальная — превышает его в 2–3 раза. Иными словами, медиафасад с шагом P15 хорошо читается начиная примерно с 15 м, а действительно комфортно воспринимается с 30–45 м. Для медиафасада с крупным шагом P25–P31 расчётная дистанция восприятия увеличивается до 50–90 м, поэтому такие решения оправданы на высотных зданиях, просматриваемых с проспекта или набережной, а не на объектах, вплотную примыкающих к пешеходной зоне.

При выборе шага пикселя ориентируются на минимальную, а не на максимальную дистанцию — то есть на расстояние, с которого фасад будет виден ближе всего (например, с противоположного тротуара, а не только с трассы). Избыточно мелкий шаг на большом уличном объекте увеличивает стоимость без заметного визуального выигрыша, а слишком крупный — делает картинку нечитаемой вблизи.

Сферы применения

Управление и контент

За воспроизведение и синхронизацию контента отвечает медиасервер и специализированное программное обеспечение управления светодиодной матрицей: оно распределяет видеосигнал по контроллерам модулей, компенсирует неоднородность отдельных кластеров и управляет яркостью по расписанию или по датчику освещённости. Контент для медиафасада проектируется с поправкой на реальный шаг пикселя: мелкий текст и высокодетализированная графика на большом шаге считываются плохо, поэтому эффективнее работают крупные формы, контрастные цвета и динамичные, а не статичные сюжеты — это подтверждается и общей особенностью восприятия наружных экранов, которые лучше воспринимаются с расстояния, кратного шагу пикселя.

Этапы проектирования и монтажа

• Обследование объекта. Замеры фасада, оценка несущей способности стен, анализ точек обзора и удалённости от зрителя.
• Подбор конфигурации. Выбор типа конструкции, шага пикселя, яркости и степени прозрачности исходя из архитектурной задачи и бюджета.
• Проектирование металлоконструкции и электрики. Расчёт каркаса под ветровую и снеговую нагрузку, разработка схемы электроснабжения и слаботочных сетей управления.
• Согласование. Разработка дизайн-проекта и получение разрешений (см. следующий раздел) — до завершения этого этапа монтаж начинать нельзя.
• Производство и поставка модулей. Изготовление или закупка кластеров, тестирование партии на совпадение оптических характеристик.
• Монтаж каркаса и модулей. Установка несущей конструкции на фасад, крепление панелей или тросовой системы, прокладка кабельных трасс.
• Пусконаладка. Настройка контроллеров, калибровка яркости и цветопередачи, проверка синхронизации всей матрицы.
• Сдача в эксплуатацию и обучение персонала работе с системой управления контентом.

Согласование медиафасада как рекламной конструкции

С точки зрения законодательства медиафасад, транслирующий рекламный или информационный контент, приравнивается к рекламной конструкции и подпадает под требования Федерального закона №38-ФЗ «О рекламе» (статья 19). Установка и эксплуатация такой конструкции без разрешения запрещены — самовольно смонтированный медиафасад подлежит демонтажу по предписанию органа местного самоуправления, а собственнику грозит административная ответственность по статье 14.37 КоАП РФ.

В Москве дополнительно действует Постановление Правительства Москвы №712-ПП, регулирующее правила установки и эксплуатации рекламных конструкций, включая требования непосредственно к медиафасадам — их размещение допускается только в местах, включённых в утверждённую дислокацию. Разрешение выдаёт профильный departament (в Москве — Департамент СМИ и рекламы), процедура включает госпошлину и рассмотрение пакета документов, куда обычно входят дизайн-проект, компьютерный фотомонтаж размещения на фасаде, правоустанавливающие документы на объект и, если конструкция размещается на многоквартирном доме, — решение общего собрания собственников. Само рассмотрение занимает от нескольких недель до пары месяцев в зависимости от региона и сложности объекта.

Важный нюанс: медиафасад отличается от обычной вывески именно рекламной функцией — вывеска, информирующая о профиле и местонахождении компании, в большинстве случаев согласования не требует, а медиафасад, транслирующий динамический рекламный контент, требует всегда. Поэтому вопрос согласования стоит прорабатывать на этапе проектирования, а не после монтажа конструкции.

Из чего складывается стоимость

Итоговая цена медиафасада формируется из нескольких переменных, и разброс между проектами может быть кратным даже при сопоставимой площади.

• Площадь и тип конструкции — сплошные модульные решения дороже сетчатых и пиксельных того же метража.
• Шаг пикселя — при уменьшении шага в два раза количество компонентов на м² вырастает примерно вчетверо, что напрямую отражается на цене.
• Яркость и класс защиты — уличные высокояркостные модули с IP65+ дороже индорных аналогов.
• Металлоконструкция и монтаж — сложность каркаса, высотные работы, доступность фасада.
• Проектирование и согласование — разработка дизайн-проекта, инженерных разделов, сопровождение получения разрешений.
• Система управления и контент — медиасервер, программное обеспечение, разработка роликов.

Ориентироваться стоит не на цену «за метр» в отрыве от параметров, а на итоговую конфигурацию: медиафасад с крупным шагом пикселя и низкой яркостью для приглушённого декоративного эффекта и уличный медиафасад с P8–P10 и яркостью 7000+ кд/м² для рекламной трансляции — принципиально разные по стоимости проекты даже при одинаковой площади.

Эксплуатация и обслуживание

Модульная структура медиафасада упрощает сервис: вышедший из строя кластер или модуль заменяется точечно, без демонтажа всей конструкции. При этом важно, чтобы замена подбиралась из той же партии светодиодов — иначе новый модуль может отличаться по яркости или цветовой температуре от остальной матрицы, и потребуется дополнительная калибровка. Регулярное обслуживание включает очистку поверхности от пыли и загрязнений, проверку герметичности уличных модулей, диагностику контроллеров и системы электропитания, обновление программного обеспечения управления. Доступ для сервиса закладывается ещё на этапе проектирования — у части конструкций обслуживание выполняется с фасада, у других (например, крупных реечных медиафасадов) предусматривается технический проход с обратной стороны.

Преимущества и ограничения технологии

Рынок медиафасадов движется в сторону уменьшения шага пикселя при сохранении лёгкости конструкции, роста энергоэффективности светодиодов и более точной регулировки яркости — с учётом растущих требований к световому загрязнению городской среды. Расширяется применение медиафасадов не только как рекламного инструмента, но и как элемента архитектурного и светового дизайна зданий, интегрированного в проект ещё на стадии строительства, а не добавленного постфактум. Также заметен переход от простых видеотрансляций к интерактивным сценариям — синхронизации с событиями, датчиками, откликом на движение или звук.
